全自動液晶玻璃雙面切割流水線
1. 生產線設備配置清單：
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
玻璃原料架
|
1 個
|
客戶自備
|
|
2
|
上片機器人
|
1 臺
|
|
|
3
|
隔紙放置架
|
1個
|
/
|
|
4
|
玻璃校正臺
|
1 臺
|
/
|
|
5
|
CNC 超薄玻璃切割機
|
1 臺
|
皮帶傳輸式，直線電機配置
|
|
6
|
玻璃翻轉機
|
1 臺
|
/
|
|
7
|
CCD 自動對位型超薄玻璃切割機
|
1 臺
|
皮帶傳輸式，直線電機配置
|
|
8
|
玻璃掰片臺
|
1 臺
|
|
2.產線技術參數：
|
序號
|
名稱
|
技術規格
|
|
1
|
最大玻璃加工規格
|
2000*1500mm
|
|
2
|
加工玻璃厚度
|
0.5-3.0mm
|
|
3
|
原料來料狀態
|
雙面覆膜，中間隔紙
|
|
4
|
設備精度
|
0.05-0.1mm
|
|
5
|
機臺工作面高度
|
900±50mm
|
|
6
|
產線外形尺寸
|
約 15220mm*3532mm*2500mm（以實際尺寸為準）
|
3. 單段設備功能說明：

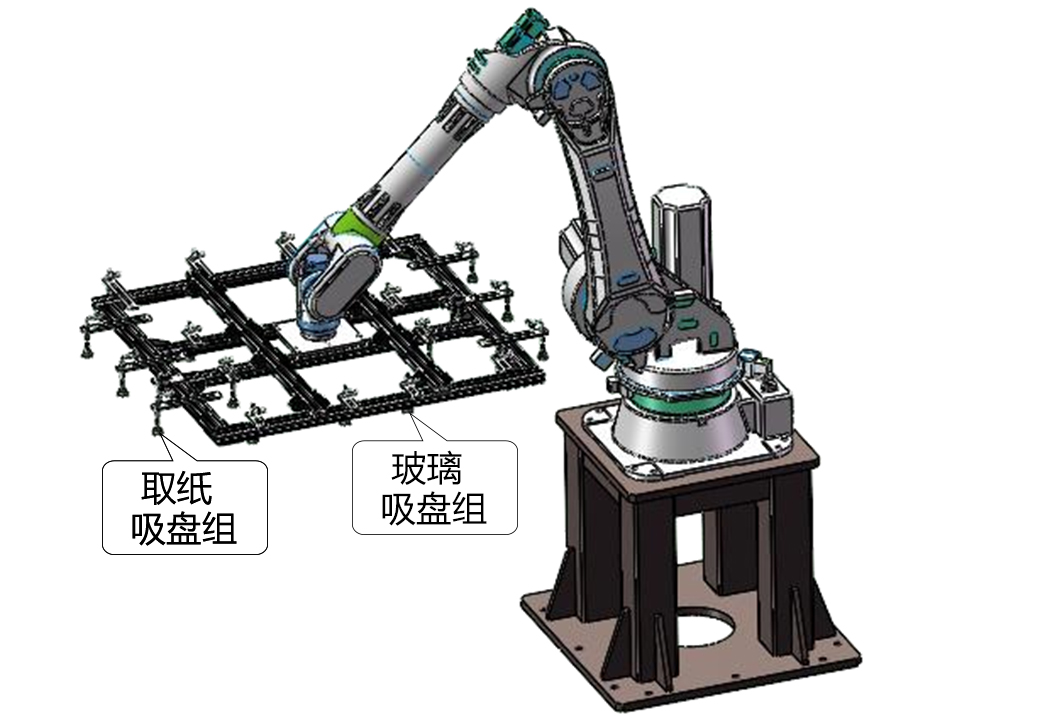

（一）上片機器人 YRJQR2015
（1）.示意圖：
（2）.技術參數：
A. 適用于玻璃的轉運，含取紙功能；
B. 適用于玻璃厚度：0.5-3mm；
C. 機械手臂展：約2500mm；
D. 真空吸盤抓取上片玻璃規格：2000*1500mm；
E. 機械負載：0-80KG；
F. 上片節拍：0-30秒。
(3). 電氣部分：
A. 匯川伺服電機，進口原器件；
B. 空氣開關：臺灣臺安（帶漏電保護功能）；
C. 交流接觸器：臺灣臺安；
(4). 客戶需提供：
A. 0.4-0.6Mpa 氣源；
B. 三相 380V 交流電；
C. 測試玻璃；

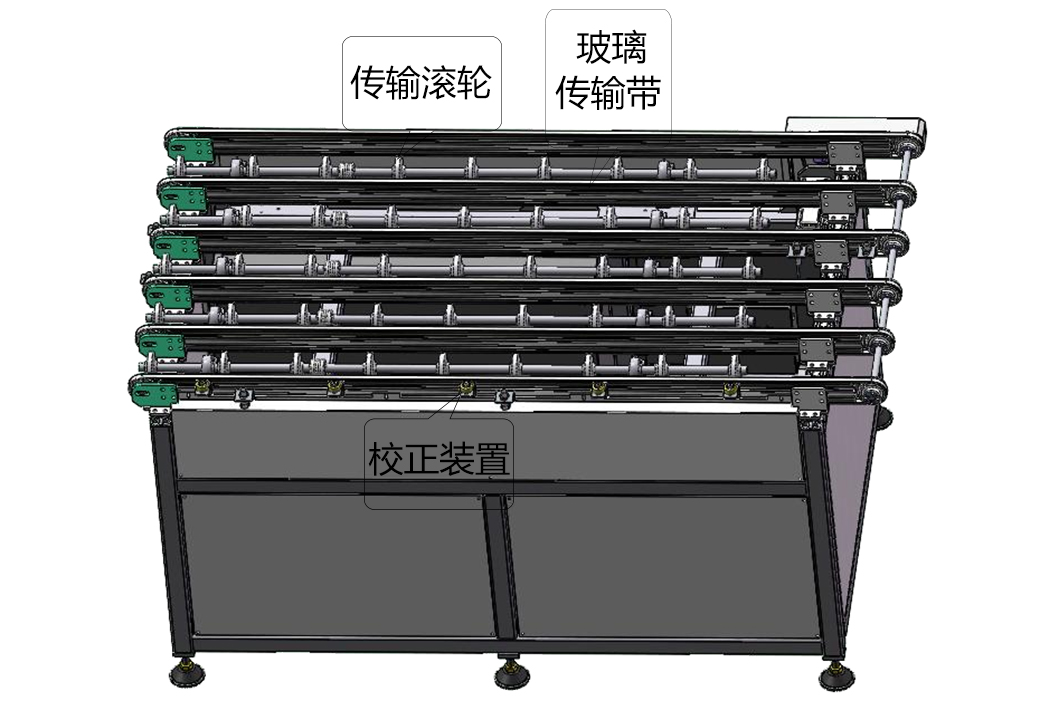

（二）玻璃校正臺 YRXZ2015
(1).示意圖：
（2）.技術參數：
|
序號
|
項目
|
參數
|
|
1
|
外形尺寸
|
約 2200*1800*900mm（以實際尺寸為準）
|
|
2
|
功率
|
1.5kw
|
|
3
|
電壓
|
3 相 380V
|
|
4
|
速度
|
可調
|
（3）. 主要配置：
|
序號
|
項目
|
配置
|
|
1
|
機架
|
國標鋼材
|
|
2
|
傳輸帶，同步輪
|
巴貝利定制
|
|
3
|
軸承座、軸承
|
NSK
|
|
4
|
輸送電機
|
晟邦
|
|
5
|
光軸
|
不銹鋼
|
|
6
|
傳輸滾輪
|
UPE
|
|
7
|
感應器
|
歐姆龍
|

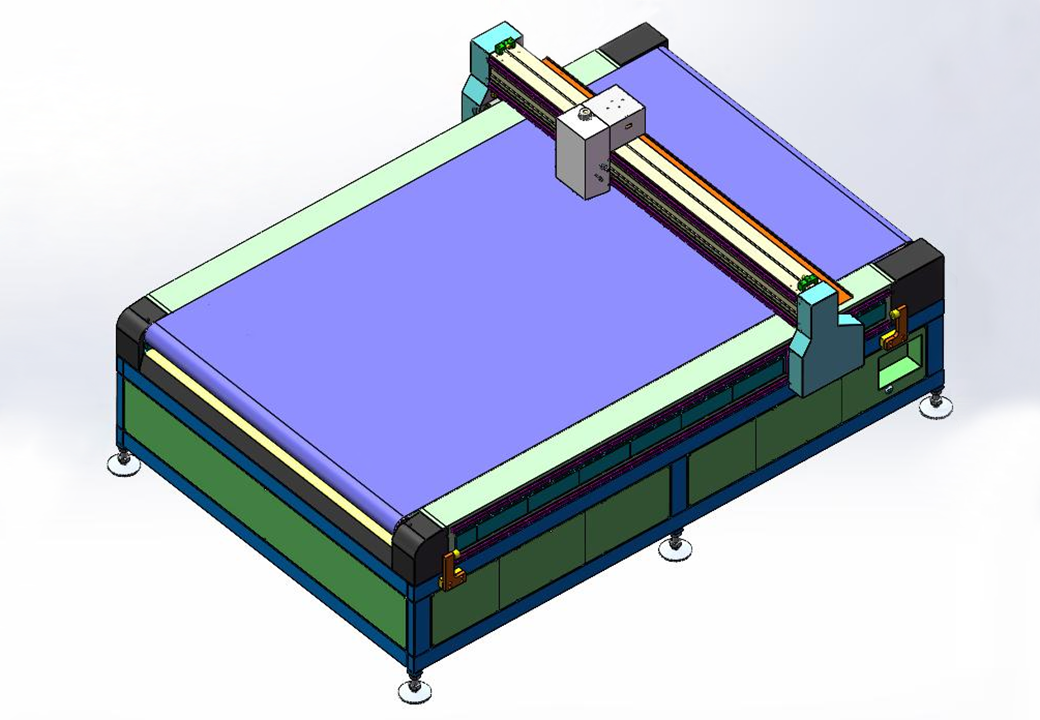

（三）CNC 超薄玻璃切割機 YRDGSCZX2015
（1）.示意圖
（2）.技術參數：
|
序號
|
項目
|
參數
|
|
1
|
切割玻璃厚度
|
0.5-3mm
|
|
2
|
玻璃切割最大尺寸
|
2000*1500mm
|
|
3
|
切割行程
|
2000*1500mm
|
|
4
|
切割尺寸
|
視客戶產品尺寸而定
|
|
5
|
切割類型
|
矩形、圓形、異形等
|
|
6
|
直線劃線精度
|
±0.05mm
|
|
7
|
異形劃線精度
|
±0.1mm
|
|
8
|
外形尺寸
|
約 2950*2400*1500mm（以實際尺寸為準）
|
|
9
|
整機重量
|
約 3800kg（以實物重量為準）
|
|
10
|
切割速度
|
0-60 米/分
|
|
11
|
功率
|
約 6kw
|
|
12
|
橫梁加工精度
|
±0.015mm
|
|
13
|
下刀深度調整范圍
|
10mm
|
（3）.機械配置：
|
序號
|
項目
|
規格
|
|
1
|
規格
|
國標鋼材，表面經過烤漆處理
|
|
2
|
傳動系統
|
X,Y 軸采用匯川直線電機；Z 軸采用匯川伺服電機
|
|
3
|
機械配置
|
滑塊、導軌為臺灣上銀
|
|
4
|
工作臺材質
|
大理石精密臺面，含氣浮裝置
|
|
5
|
傳輸皮帶
|
坂東（含防止皮帶跑偏功能）
|
|
6
|
供油方式
|
自動注油裝置
|
|
7
|
定位裝置
|
自動尋邊定位裝置，刀頭限位裝置一套
|
|
8
|
軸承
|
日本 NSK
|
|
9
|
切割深度
|
氣動控制
|
|
10
|
皮帶清潔
|
帶有清潔毛刷（杜邦尼龍絲）
|
|
11
|
吸附玻璃
|
自帶風機，吹吸氣可自由轉換
|
|
12
|
切割方式
|
金剛石刀輪切割
|
|
13
|
換刀方式
|
手動快速換刀
|
|
14
|
臺面皮帶傳輸可以有效控制玻璃表面劃傷
|
|
15
|
臺面自動清除玻璃屑（帶毛刷）
|
（4）.電氣配置：
|
序號
|
項目
|
品牌
|
|
1
|
氣動元件
|
SMC
|
|
2
|
繼電器
|
歐姆龍
|
|
3
|
比例閥
|
SMC
|
|
4
|
過濾器、電磁閥
|
SMC
|
|
5
|
開關電源
|
歐姆龍
|
|
6
|
按鈕、指示燈、選擇開關
|
和泉
|
|
7
|
交流接觸器
|
臺安
|
|
8
|
馬達斷路器
|
正泰
|
|
9
|
電腦配置
|
華碩
|
（四）玻璃翻轉機 YRFZ2015
（1）.技術參數：
|
序號
|
項目
|
參數
|
|
1
|
設備用途
|
用于玻璃 180°翻面使用
|
|
2
|
外形尺寸
|
約 2200*2000*1400mm
|
|
3
|
加工玻璃規格
|
2000*1500mm
|
|
4
|
加工玻璃規格
|
0.5-3mm
|
（2）.主要配置：
|
序號
|
項目
|
參數
|
|
1
|
機架
|
國標方鋼，表面烤漆處理
|
|
2
|
翻轉架
|
6061 鋁材
|
|
3
|
傳輸皮帶
|
PU
|
|
4
|
軸承座、軸承
|
NSK
|
|
5
|
旋轉電機
|
晟邦
|
|
6
|
輸送電機
|
晟邦
|
|
7
|
頂升機構
|
SMC 氣缸
|
（3）.電器元件：
|
序號
|
項目
|
參數
|
|
1
|
PLC
|
匯川
|
|
2
|
觸摸屏
|
威綸通
|
|
3
|
按鈕、指示燈、選擇開關
|
和泉
|
|
4
|
感應器
|
奧托尼克斯
|
|
5
|
開關電源
|
歐姆龍
|
（4）.控制系統：
|
序號
|
名稱
|
配置
|
|
1
|
系統
|
匯川 PLC
|
|
2
|
人機界面
|
威綸觸摸屏
|
（五）CNC 視覺型超薄玻璃切割機 YRDGSCZX2015
（1）.示意圖：
（2）.技術參數：
|
序號
|
項目
|
參數
|
|
1
|
切割玻璃厚度
|
0.5-3mm
|
|
2
|
玻璃切割最大尺寸
|
2000*1500mm
|
|
3
|
切割行程
|
2000*1500mm
|
|
4
|
切割尺寸
|
視客戶產品尺寸而定
|
|
5
|
切割類型
|
矩形、圓形、異形等
|
|
6
|
直線劃線精度
|
±0.05mm
|
|
7
|
異形劃線精度
|
±0.1mm
|
|
8
|
外形尺寸
|
約 2950*2400*1500mm（以實際尺寸為準）
|
|
9
|
整機重量
|
約 3800kg（以實物重量為準）
|
|
10
|
切割速度
|
0-60 米/分
|
|
11
|
功率
|
約 6kw
|
|
12
|
橫梁加工精度
|
±0.015mm
|
|
13
|
下刀深度調整范圍
|
10mm
|
（3）.機械配置：
|
序號
|
項目
|
規格
|
|
1
|
機架
|
國標鋼材，表面經過烤漆處理
|
|
2
|
傳動系統
|
X,Y 軸采用匯川直線電機；Z 軸采用匯川伺服電機
|
|
3
|
|
滑塊、導軌為臺灣上銀
|
|
4
|
臺面
|
大理石精密臺面，含氣浮裝置
|
|
5
|
傳輸皮帶
|
坂東（含防止皮帶跑偏功能）
|
|
6
|
供油方式
|
自動注油裝置
|
|
7
|
定位裝置
|
自動尋邊定位裝置，刀頭限位裝置一套
|
|
8
|
軸承
|
日本 NSK
|
|
9
|
切割深度
|
氣動控制
|
|
10
|
皮帶清潔
|
帶有清潔毛刷（杜邦尼龍絲）
|
|
11
|
吸附玻璃
|
自帶風機，吹吸氣可自由轉換
|
|
12
|
切割方式
|
金剛石刀輪切割
|
|
13
|
|
手動快速換刀
|
|
14
|
視覺功能
|
含視覺抓切割線功能
|
|
15
|
含視覺抓切割線功能
|
|
16
|
臺面自動清除玻璃屑（帶毛刷）
|
（4）.電氣配置：
|
序號
|
項目
|
品牌
|
|
1
|
氣動元件
|
SMC
|
|
2
|
繼電器
|
歐姆龍
|
|
3
|
比例閥
|
SMC
|
|
4
|
過濾器、電磁閥
|
SMC
|
|
5
|
開關電源
|
歐姆龍
|
|
6
|
按鈕、指示燈、選擇開關
|
和泉
|
|
7
|
交流接觸器
|
臺安
|
|
8
|
馬達斷路器
|
正泰
|
|
9
|
電腦配置
|
華碩
|
