產品介紹

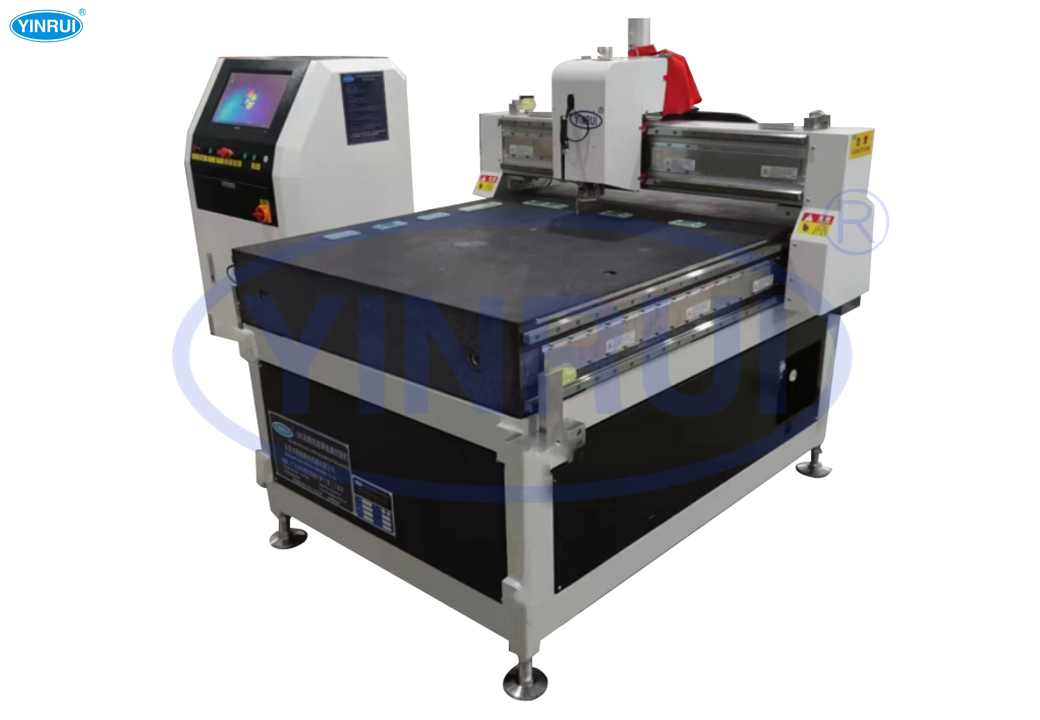

CCD全自動對位玻璃切割機

1. 技術參數:

  • 切割厚度:0.1-5mm;
  • 切割玻璃有效尺寸:≤800*600mm;
  • 外形尺寸:約 1570(L)*1540(W)*1600(H)mm(不含控制箱);
  • 臺面高度:900±50mm;
  • 整機重量:約 1200kg;
  • 直線劃線公差:±0.03-±0.05mm;
  • 異形劃線公差:±0.08-±0.1mm;
  • 切割速度:0-60 米/分(可調);
  • 橫梁加工精度:±0.015mm;
  • 大理石臺面平面度:±0.15mm;
  • 功率:3.7kw;
  • 電壓:3 相 380V;
  • 單位面積質量:≤500KG/㎡。

2. 主要配置:

  • 傳動系統:X,Y 軸使用臺灣上銀直線電機;Z,A 軸使用安川伺服電機(4 軸);
  • 機械配置:導軌、滑塊為臺灣上銀;
  • 切割臺面:大理石精密臺面,含氣浮裝置;
  • 供油方式:自動注油;
  • 定位裝置:機械定位(定制定位塊);
  • 軸承:日本 NSK;
  • 刀頭結構:伺服電機控制模組;
  • 同步帶:蓋茨;
  • 吹吸氣裝置:獅歌增氧機;
  • 切割機主體與控制箱采用分離的設計,主體由 4 個腳杯支撐;控制箱由 4 個萬向輪支撐,可 360°自由活動,方便調整位置。確定位置后,萬向輪可加鎖扣,不會隨意偏離。

3. CCD參數:

  • CCD 視野:10mm*11mm;
  • CCD 像素:500 萬像素;
  • 控制器:PC;
  • 放大倍數:40-60 倍;
  • 相機精度:0.006mm;
  • 有效靶標尺寸:+光標 ¢0.3-1.6mm;圓光標¢0.3-1.0mm;特殊標需做實驗;
  • X 軸靜態重復定位精度:≤0.03mm;
  • Y 軸靜態重復定位精度:≤0.03mm;
  • 角度偏差:≤0.2°;
  • 工作定位:
(1)定位方式:機械定位,真空吸附;

(2)定位銷位置:左上角。

4.電氣配置:

  • 氣動元件:SMC;
  • 繼電器:歐姆龍;
  • 比例閥:SMC;
  • 過濾器、電磁閥:SMC;
  • 開關電源:歐姆龍;
  • 按鈕、指示燈、選擇開關:和泉;
  • 交流接觸器:臺灣臺安;
  • 馬達斷路器:正泰
  • 空氣開關:臺灣臺安;
  • 漏電保護斷路器:三菱;
  • 電腦配置:華碩。
