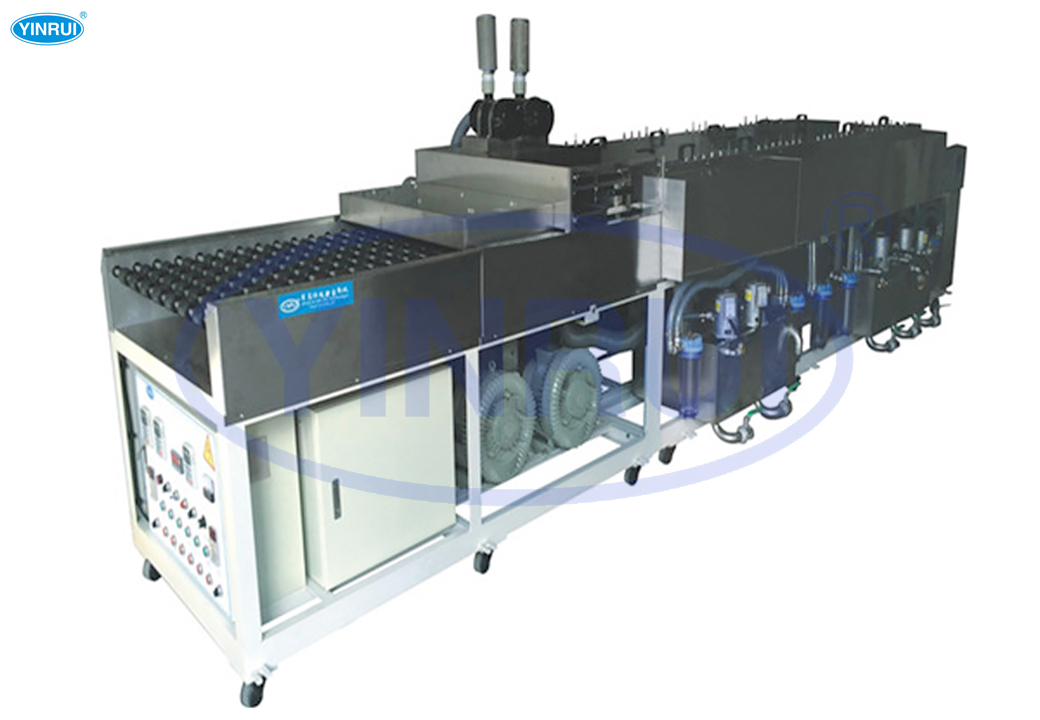

風刀型玻璃自動清洗機
1. 設備尺寸：5290（L）*1900（W）*1400（H）；
2. 清洗工藝流程:
入料→噴淋洗→藥液毛刷洗1→風刀切液→I噴淋毛刷洗1→DI噴淋毛刷洗2→純水沖洗3→二組風刀風切干燥→干燥→靜電消除→出料；
3．輸送高度：950mm(高度可調±30mm)；
4．清洗速度：1-4.5m/min(速度可調)；清洗方向：操作面觀由右至左；
5．玻璃清洗方式：入料：C/V、出料：C/V；
6．清洗玻璃規格：150*70mm-500*500mm；厚度：0.4-4.0mm；放置樣式：平行放置；
7．電控箱：獨立電柜，觸摸屏控制；
8．設備組成結構規格：
(1) 入料：
|
工作長度
|
543mm
|
|
管路
|
DN40
|
|
四通道導向板
|
PVC 材質
|
|
輸送輥
|
附緊急開關 1 組（包括停止電機傳動及啟動）
|
(2) 噴淋洗：
|
工作長度
|
387mm
|
/
|
噴淋結構
|
噴嘴
|
PP傘形噴嘴
|
|
壓力
|
1-1.5kg/cm2
|
|
流量
|
1.5L/min
|
|
噴管
|
材質 PVC 4 支(上下各 2 支)
|
|
壓力表
|
使用壓力 0-4 kg /cm2 1 個
|
|
噴嘴泵浦
|
“南方”不銹鋼泵 0.55KW*1 臺
|
過濾器
|
材質：PVC
|
|
規格：250mm*1 芯 1 套
|
|
過濾精度：10μｍ
|
溫控系統
|
加熱器
|
5.5KW/支(SUS304)
|
|
溫度控制
|
E5CZ－R2PT100 溫度可調整可校正（設備最大使用溫度:60℃）
|
(3) DI 水毛刷洗 1、2、3：
|
工作長度
|
520mm、530mm、470mm
|
|
噴淋結構
|
噴嘴
|
PP 傘型噴嘴
|
|
壓力
|
1-1.5kg/cm
|
|
流量
|
1.5L/min
|
|
噴管
|
材質 PVC 6 支（上下各 3 支）
|
|
壓力表
|
使用壓力：0-4kg/cm2 4 個 （上下各噴淋管各 1 個,過濾器前后各 1 個）
|
|
排列方式
|
4/5 只排列
|
|
噴嘴泵浦
|
“南方”不銹鋼泵 0.55KW*3 臺
|
|
過濾器
|
材質：PVC
|
|
規格：250 ㎜*1 芯 1 套
|
|
過濾精度：10μｍ
|
|
毛刷裝置
|
毛刷馬達
|
200W*3 臺
|
|
毛刷轉數
|
100-450±50 轉/分種（變頻器調速）
|
|
毛刷輪
|
美國“杜邦”尼龍絲：NL66、φ0.1mm
|
|
規格：φ65*450mm
|
|
滾刷輪排列方式：上、下對刷；共 12 條
|
|
驅動方式
|
同步帶
|
(4) 純水沖洗：
|
工作長度
|
405mm
|
|
噴淋結構
|
|
|
|
壓力
|
|
|
流量
|
1.5L/min
|
|
噴管
|
材質 PVC 4 支（上下各 2 支）
|
|
壓力表
|
|
|
排列方式
|
5 只排列
|
|
水源
|
由客戶提供水源.(電磁閥自動補水)
|
|
過濾器材質：
|
由客戶提供水源.(電磁閥自動補水)
|
|
規格
|
250mm*1 芯*1 套
|
|
過濾精度
|
5μｍ
|
(5) 三組風刀風切干燥：
|
工作長度
|
800mm
|
|
切液結構
|
風刀排列方式
|
風刀與玻璃行走方向成 0 度
|
|
高壓風泵
|
5.5KW*2 臺
|
|
過濾系統
|
初、中、高效過濾器 1 套
|
|
風刀
|
|
|
風刀口徑
|
0.3mm-0.5mm
|
|
風刀壓力
|
5.0-20.0 KPa
|
(6) 烘干及靜電消除：
|
工作長度
|
750mm
|
|
結構
|
紅外輻射
|
3KW 6 條
|
|
靜電消除
|
5KW*1 臺
|
|
過濾系統
|
初、中、高效過濾器 1 套
|
(7) 出料：
|
工作長度
|
885mm
|
|
配置
|
附緊急開關 1 組（包括停止電機傳動及啟動）
|
